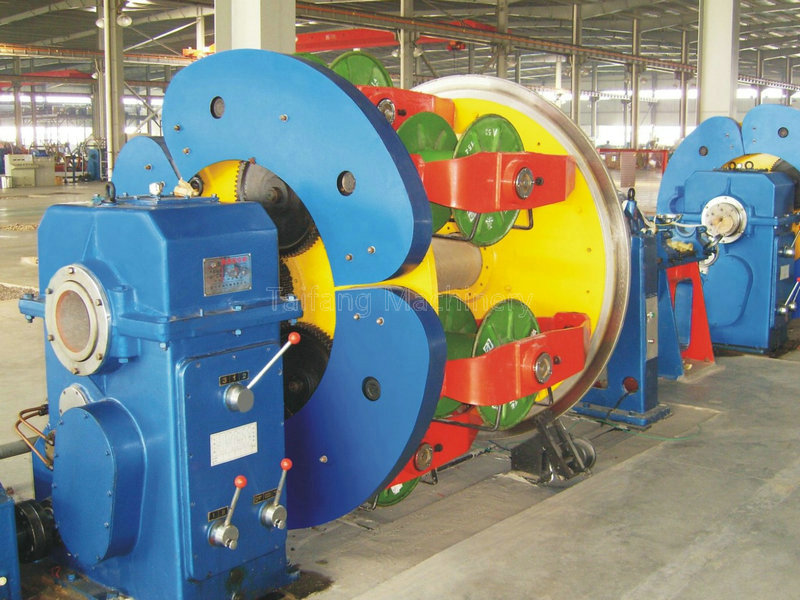

TF-500/1+6+12高速籠式絞線機

設備配置與技術參數

一、設備用途

  本設備主要用于各類通訊、控制電纜的絞制成纜。

二、主要技術參數

1．絞合單線直徑:Φ3～Φ10.0mm

2．最大絞合外徑：Φ35mm

3．絞體轉速6、12盤：50.4～120ｒ/min

4．絞線節距6、12盤  ：48～824mm

5．牽引線速度：5.1～36.9m/min

6．絞籠架內放線盤規格：PND500mm

7．中心放線盤規格：PND500mm

8．收線盤規格：PN1600～PN2500mm

9．主電機功率：22kW（電磁調速電機）

10．設備中心高：1000mm

三、主要組成部件

1．Φ500放線架：1套

2．井式導線架：1套

3．6、12盤絞體：各 1套

4．線模架（其中壓型座1套）：2套

5．高速繞包裝置：1套

6．機械計米器：1套

7．Φ2000雙牽引裝置：1套

8．Φ2500無軸式收排線架：1套

9．機械傳動系統：1套

10．電控系統：1套

11．安全圍柵：1套
