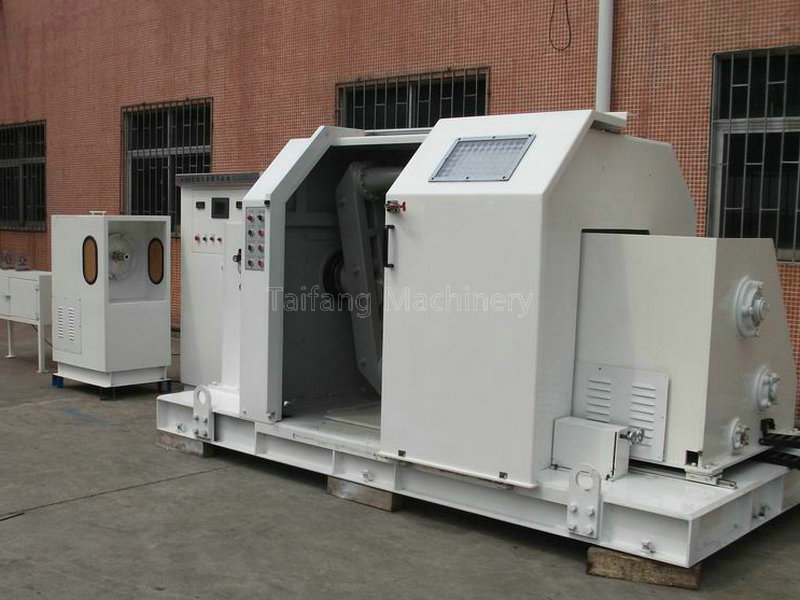

TF-1250型PLC電腦懸臂式單絞成纜機

設備配置及技術規(guī)范

一、用途:

   主要用于PVC、PE芯線，電源線，計算機線等被覆線的絞合及填充，同時還適應裸絞線、鍍錫線、銅包鋁、漆包線、合金線絞線用及中心包帶或側放包帶及添充等。

二、主要技術參數(shù):

1．卷取軸尺寸:  Φ1250mm。

2．供線軸尺寸:  Φ1250mm。

3．供 線 架  ： 退扭張力放線機。

4．適用線徑  ： 硬導體或銅線Φ0.45-1.45mm；軟導體或芯線Φ1.0-7.5mm。

              5*6平方實芯退火軟銅

5．絞合線徑  ： 硬導體或銅線MaxΦ8mm；軟導體或芯線MaxΦ25mm。

6．絞    距  ： 30mm-450mm無級可調，絞距誤差≤0.5mm?？捎刹僮髅姘迳献杂稍O定,與主機互不干擾。

7．主體轉速  ：  懸轉臂采用特殊合金材料制作,具有強度高,質量輕之特點,使之能高速旋轉Mar550rpm。

8．剎 車 器  ： 氣增壓式剎車裝置，選用進口氣動元件，性能可靠。

9．排線方式  ： 采用日本產滾珠螺桿加線性滑軌, 線盤整體平移運動實行排線。

10．絞    向  ： S/Z向可自由選定。

三、設備組成部份：

1．630型退扭放線機8頭

2．眼模集合架一臺。

3．中心繞包包帶機一臺。

4．成纜主機一臺。

5．PLC電腦控制系統(tǒng)一組。
